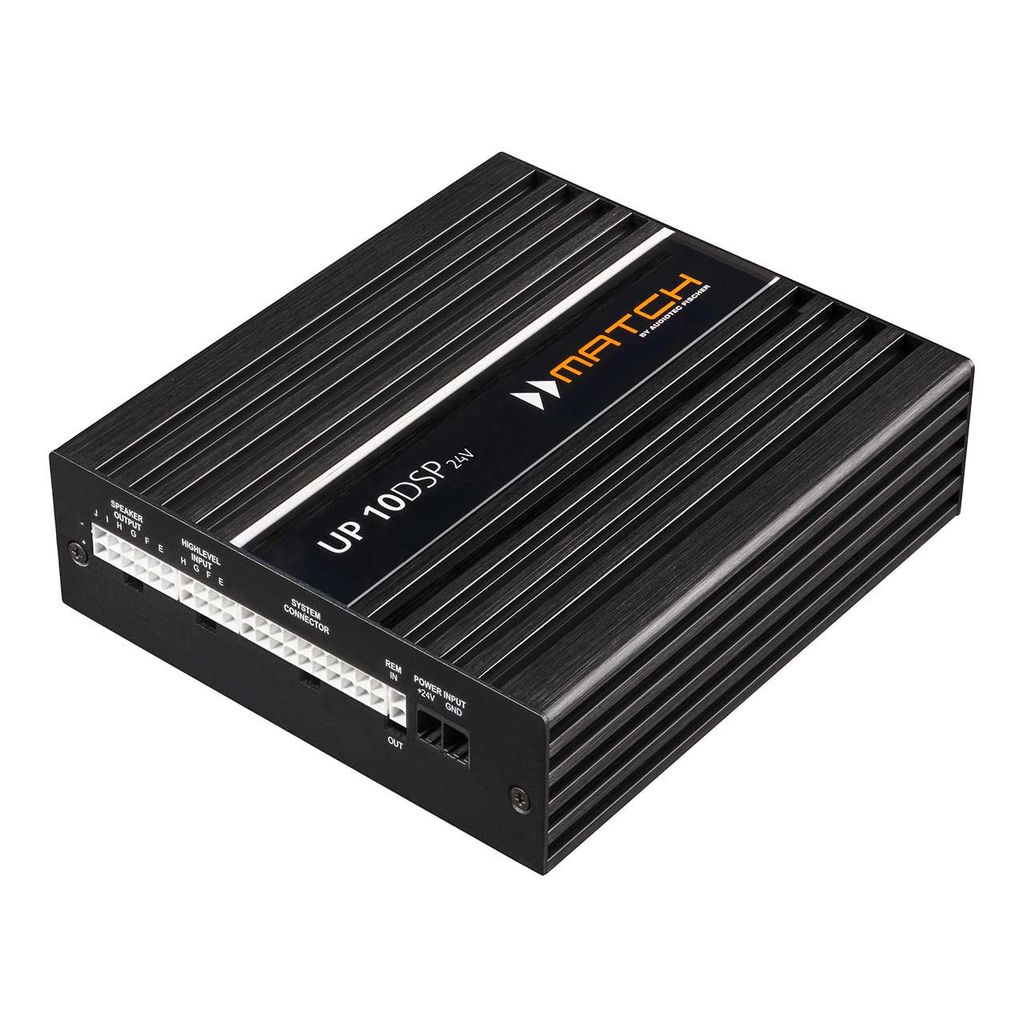

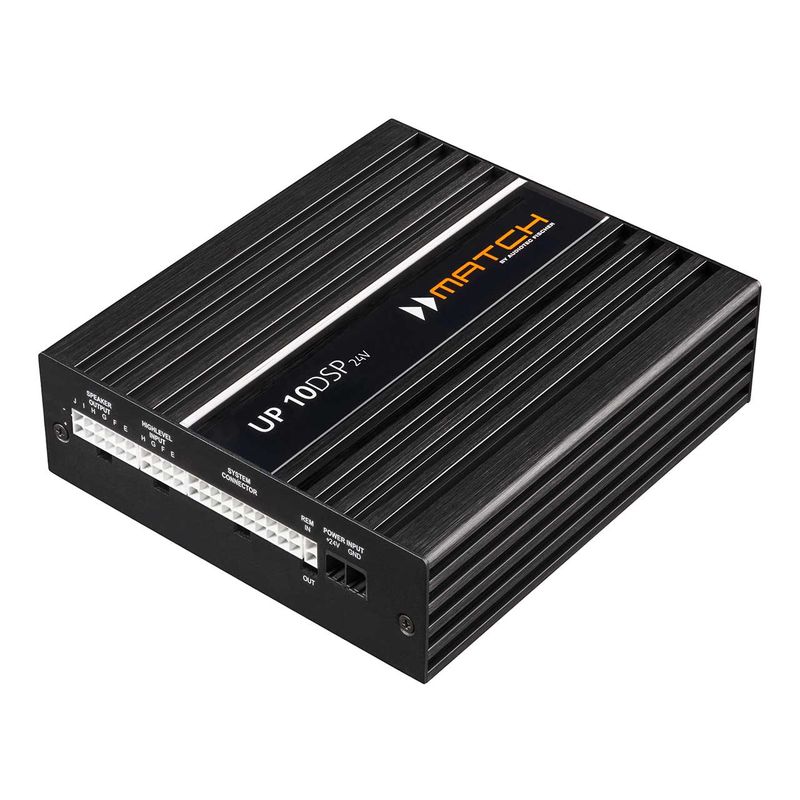

MATCH UP 10DSP – 24V Edition

Den ultimata ljuduppgraderingen för 24-voltsfordon

MATCH UP 10DSP – 24V Edition är den perfekta lösningen för lastbilar, bussar och andra 24-voltsfordon där originalsystemet behöver en kraftfull ljuduppgradering utan att kompromissa med fordonets befintliga funktioner.

Med hela 10 förstärkarkanaler, 11 DSP-kanaler och omfattande anslutningsmöjligheter är UP 10DSP utvecklad för att integreras sömlöst med moderna originalsystem och samtidigt leverera en ljudupplevelse i absolut toppklass.

Utvecklad för moderna originalsystem

Många moderna lastbilar och bussar är utrustade med avancerade flerkanalssystem där det inte längre är möjligt att enkelt byta ut huvudenheten. Därför är UP 10DSP utrustad med hela 8 högnivåingångar, varav två klarar insignaler upp till 32 Volt.

Detta gör den idealisk för:

• Lastbilar
• Bussar
• Husbilar
• Specialfordon
• OEM-ljuduppgraderingar

Kraftfull DSP med 11 processade kanaler

Den integrerade DSP-processorn erbjuder avancerad signalbehandling för maximal kontroll över hela ljudsystemet.

Funktioner:

• 11 DSP-kanaler
• Individuell kanalbearbetning
• Aktiv delning
• Tidskompensering
• Equalizer
• Avancerade ljudfunktioner

Resultatet är en ljudbild med betydligt bättre balans, detaljrikedom och dynamik.

Virtual Channel Processing

Audiotec Fischers Virtual Channel Processing gör det möjligt att hantera mycket komplexa systemkonfigurationer på ett enkelt och intuitivt sätt.

Fördelar:

• Flexibel signalrouting
• Enkel systemkonfiguration
• Stöd för avancerade OEM-system
• Full kontroll över signalflödet

Kraftfull förstärkare i kompakt format

Trots sina kompakta mått levererar UP 10DSP imponerande uteffekt:

• 8 x 65 W RMS @ 4 Ohm
• 2 x 90 W RMS @ 4 Ohm (Sub Out)
• 2 x 160 W RMS @ 2 Ohm (Sub Out)

Det gör den till en komplett allt-i-ett-lösning för både högtalare och subwoofer.

ACO-plattform för maximal prestanda

Den avancerade 32-bitars ACO-plattformen hanterar alla styrfunktioner och möjliggör blixtsnabb kommunikation med DSP PC-Tool-programvaran.

Dessutom stöds:

• Upp till 10 ljudinställningar
• RealCenter
• Augmented Bass Processing
• Input Signal Analyzer (ISA)
• Kanalseparerad Input EQ

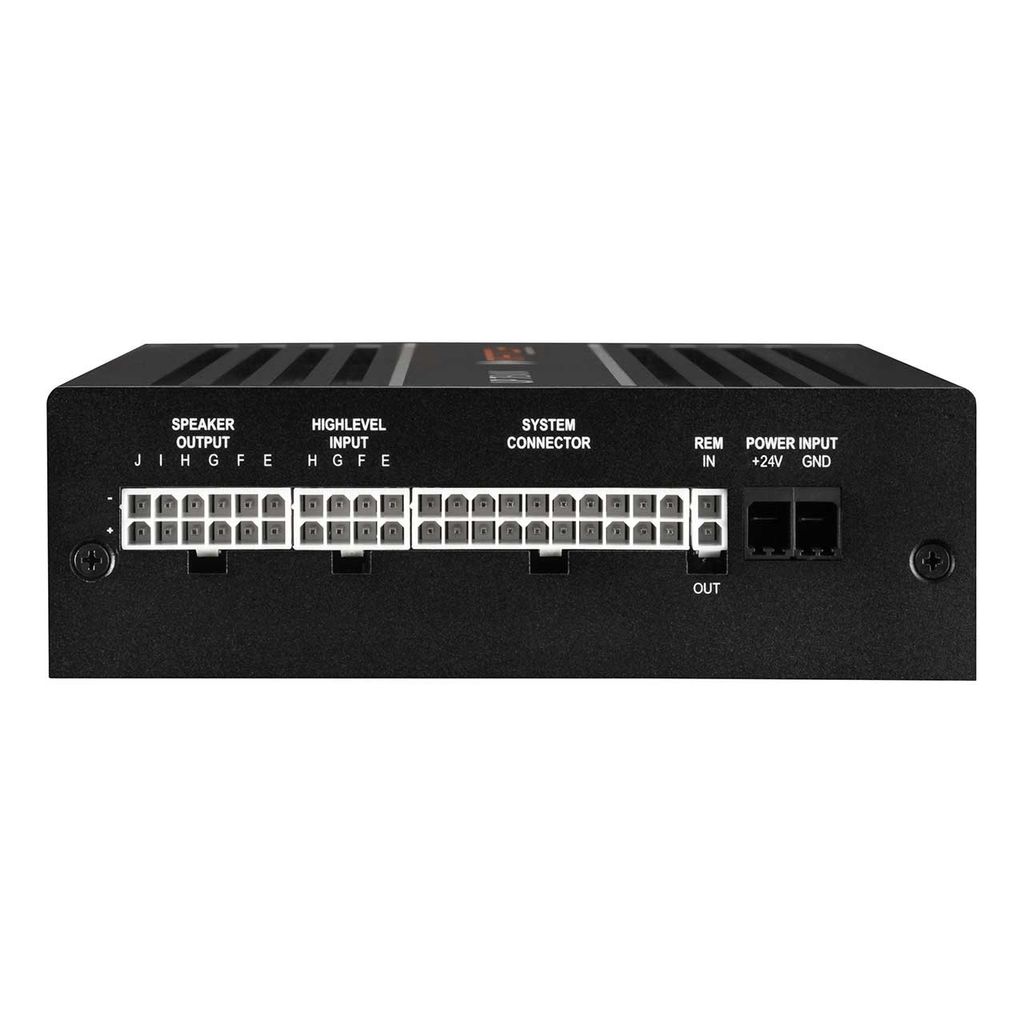

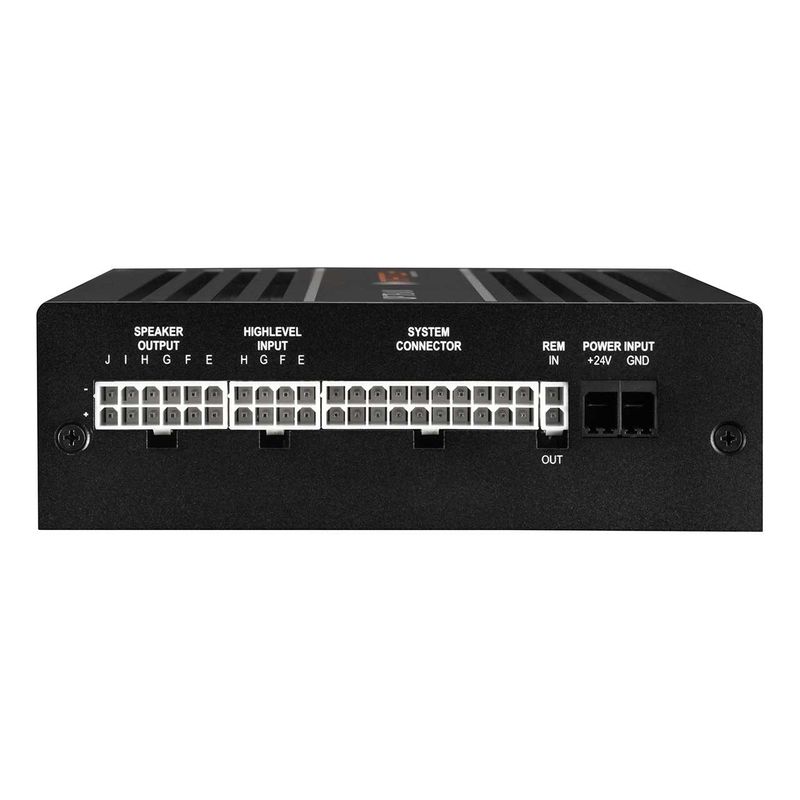

Maximal anslutningsflexibilitet

UP 10DSP erbjuder omfattande anslutningsmöjligheter:

• 8 högnivåingångar
• Optisk digitalingång
• MATCH Extension Card-plats
• 10 förstärkarutgångar
• 11 DSP-kanaler

Egenskaper

• Utvecklad för 24-voltsfordon
• 10-kanals DSP-förstärkare
• 11 processade DSP-kanaler
• 8 högnivåingångar
• Två högnivåingångar upp till 32 V
• Optisk digitalingång
• MATCH Extension Card-plats
• Virtual Channel Processing
• 32-bitars ACO-plattform
• RealCenter
• Augmented Bass Processing
• Input Signal Analyzer (ISA)
• ADEP.3 OEM-integration
• Kompakt konstruktion

Fördelar

• Perfekt för lastbilar och bussar
• Full integration med moderna originalsystem
• Kraftfull DSP med avancerad signalbehandling
• Hög uteffekt i kompakt format
• Flexibel signalrouting
• Enkel konfigurering via DSP PC-Tool
• Framtidssäker konstruktion
• Fantastisk ljudkvalitet

Specifikationer

Kompatibilitet

• Endast för 24 Volts elsystem

Förstärkare

• Förstärkarteknik: Class GD
• 8 x 65 W RMS @ 4 Ohm (kanal A–H)
• 2 x 90 W RMS @ 4 Ohm (subwooferkanal I–J)
• 2 x 160 W RMS @ 2 Ohm (subwooferkanal I–J)

Ingångar

• 8 x högnivåingångar
• 1 x optisk SPDIF-ingång (12–96 kHz)
• 1 x Remote In

Ingångskänslighet

• Kanal A–F: 4–16 V
• Kanal G–H: 4–16 V eller 8–32 V

Utgångar

• 10 x högtalarutgångar
• 1 x RCA-utgång
• 1 x Remote Out

DSP

• DSP-upplösning: 64 Bit
• DSP-processorkraft: 295 MHz
• 1,2 miljarder MAC-operationer per sekund
• Samplingsfrekvens: 48 kHz
• DSP-typ: Audio Signal Processor

Signalomvandlare

• A/D-omvandlare: BurrBrown
• D/A-omvandlare: BurrBrown

Ljudprestanda

• Frekvensomfång: 10 Hz – 22 000 Hz
• Signal/brusförhållande digital ingång: 105 dB
• Signal/brusförhållande analog ingång: 103 dB
• Total harmonisk distorsion (THD): 0,03 %
• Dämpfaktor: 100
• RCA-utgångsspänning: 3 V

Strömförsörjning

• Arbetsspänning: 18–36 V
• Klarar spänningsfall ned till 12 V i upp till 5 sekunder
• Max strömförbrukning: 32 A
• Viloström: 210 mA
• Max Remote-utgång: 500 mA

Säkringar

• 2 x 25 A LP-Mini säkringar (APS)

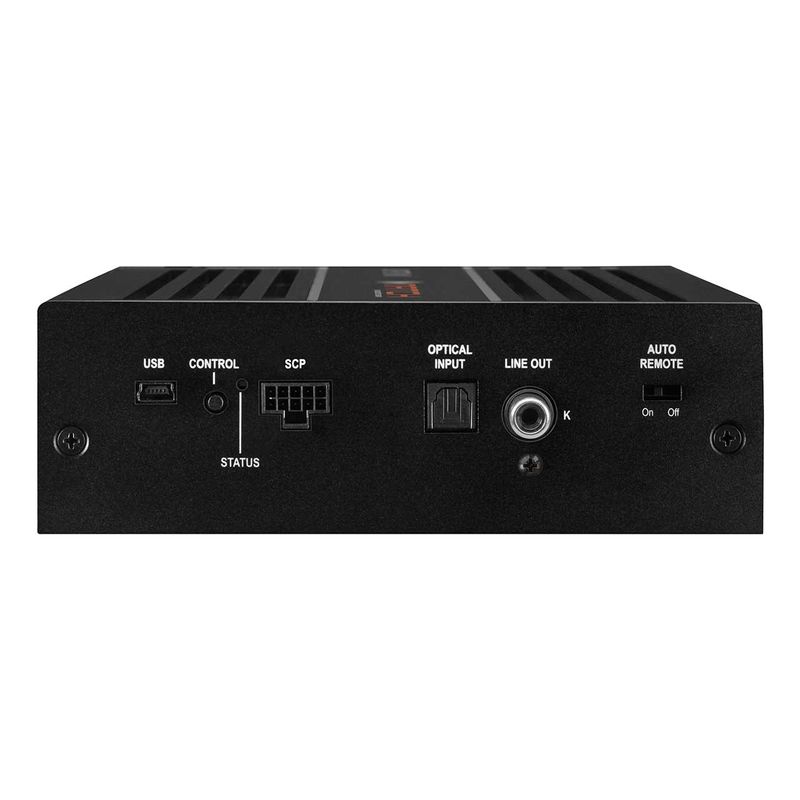

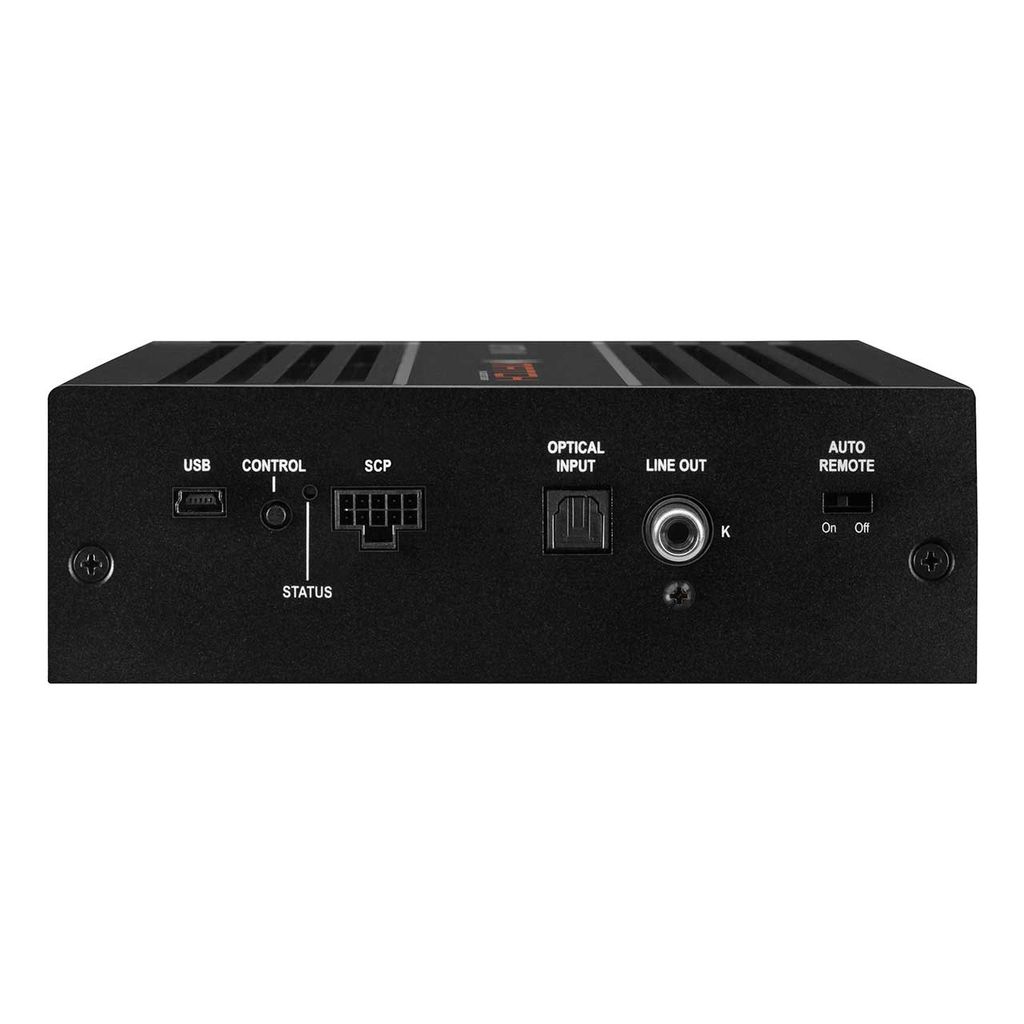

Övriga funktioner

• Class GD-teknik med dynamiskt reglerad strömförsörjning
• 32-bitars CoProcessor
• ADEP.3 för OEM-integration
• Start/Stopp-kompatibel
• Smart Control Port
• USB-anslutning
• MEC-plats för expansionskort
• Auto Remote-funktion
• Galvaniskt isolerad Line Out

Driftstemperatur

• -40°C till +70°C

Mått

• 46 x 145 x 163 mm

Leveransomfattning

• 1 x MATCH UP 10DSP – 24V Edition
• 2 x anslutningskablar
• Monteringsplattor och monteringsmaterial
• USB-kabel
• Bruksanvisning

Höjdpunkter

• Utvecklad för lastbilar och andra 24V-fordon
• 10-kanals DSP-förstärkare
• 8 x 65 W + 2 x 160 W RMS
• Kraftfull 64-bitars DSP
• BurrBrown signalomvandlare
• Optisk SPDIF-ingång
• ADEP.3 OEM-integration
• Start/Stopp-kompatibel
• Kompakt format
• Perfekt för avancerade ljudsystem i lastbil

MATCH UP 10DSP – 24V Edition är den ultimata ljuduppgraderingen för moderna 24-voltsfordon och kombinerar avancerad DSP-teknik, kraftfull förstärkning och maximal integrationsmöjlighet i en kompakt och professionell lösning.
