HELIX AMPLIFY 206 DSP

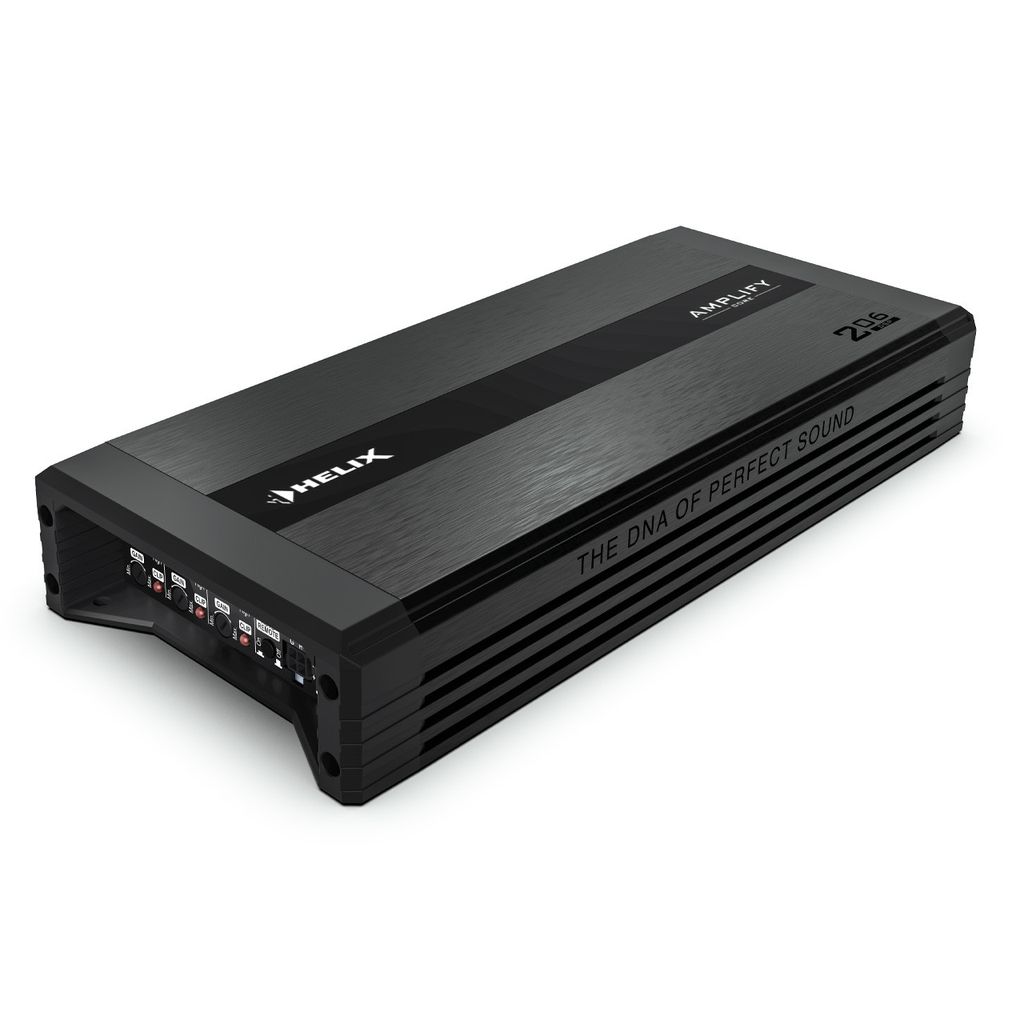

HELIX AMPLIFY 206 DSP — kompakt 6‑kanals Class‑D‑steg med inbyggd 8‑kanals DSP.

Kortfattat:

• Flexibel, fullt bryggbar 6‑kanalsamp (ex. 6×100 W @4Ω, 6×190 W @2Ω eller 3×380 W bryggat @4Ω).
• Integrerad 8‑kanals HELIX‑DSP (64‑bit) med parametrisk EQ, tidsjustering, RTA och TuneEQ‑automatisk korrektion.
• ACO 32‑bit coprocessor, Virtual Channel Processing, RealCenter och Augmented Bass Processing.
• Smart 6‑kanals hög‑nivåingång med ADEP.3 för enkel OEM‑integration, optisk SPDIF‑ingång, SCP‑port och start‑stop‑stöd.
• Kompakt, effektiv och lätt att konfigurera via DSP PC‑Tool 6 — professionell allt‑i‑ett‑lösning för avancerade bilinstallationer.

Tekniska data — HELIX AMPLIFY 206 DSP (kort)

Effekt (RMS ≤1% THD+N @14,4 V)

• 6 × 100 W @ 4 Ω
• 6 × 190 W @ 2 Ω
• Bryggat: 3 × 380 W @ 4 Ω
  Maxutslag per kanal*: upp till 240 W RMS @ 2 Ω (upp till 480 W RMS bryggat @4 Ω)

Teknik

• Klass D

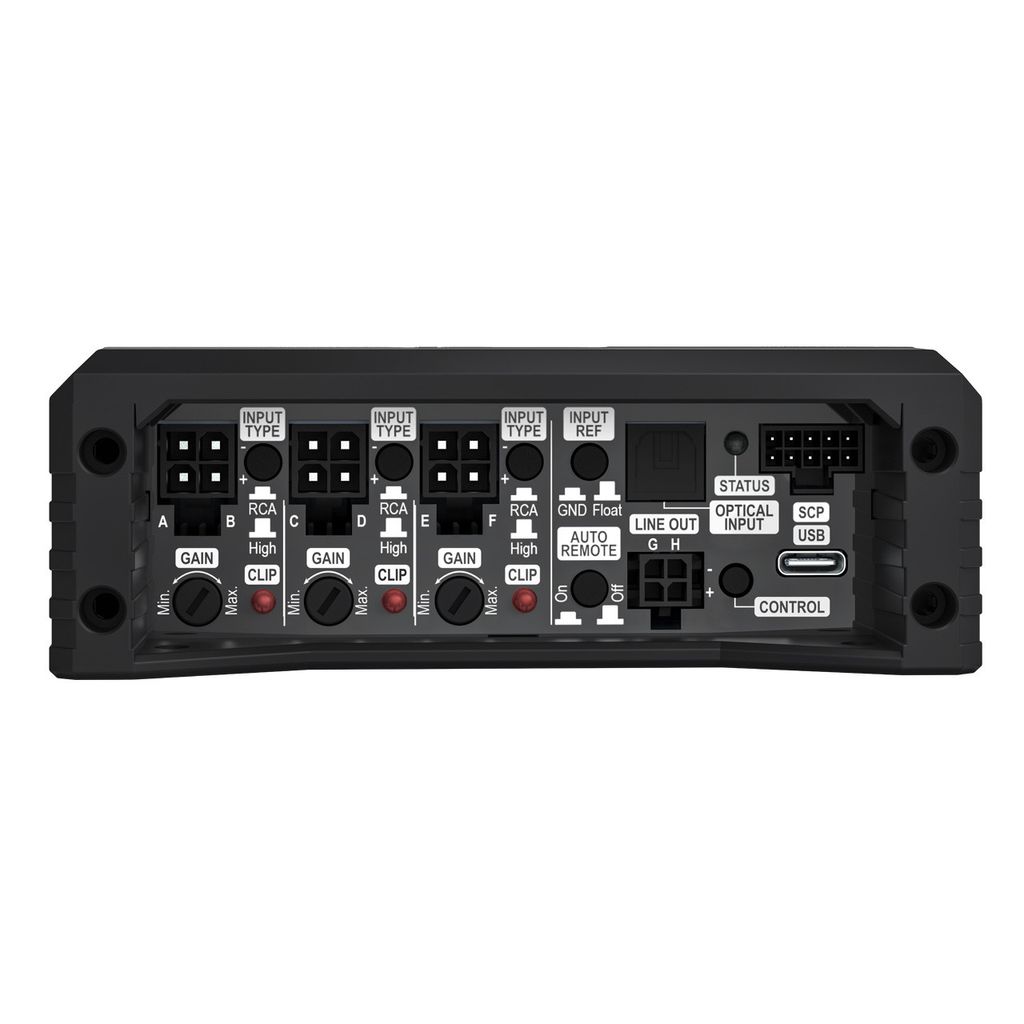

• Ingångar: 6 × RCA eller 6 × hög‑nivå, 1 × optisk SPDIF (12–96 kHz)

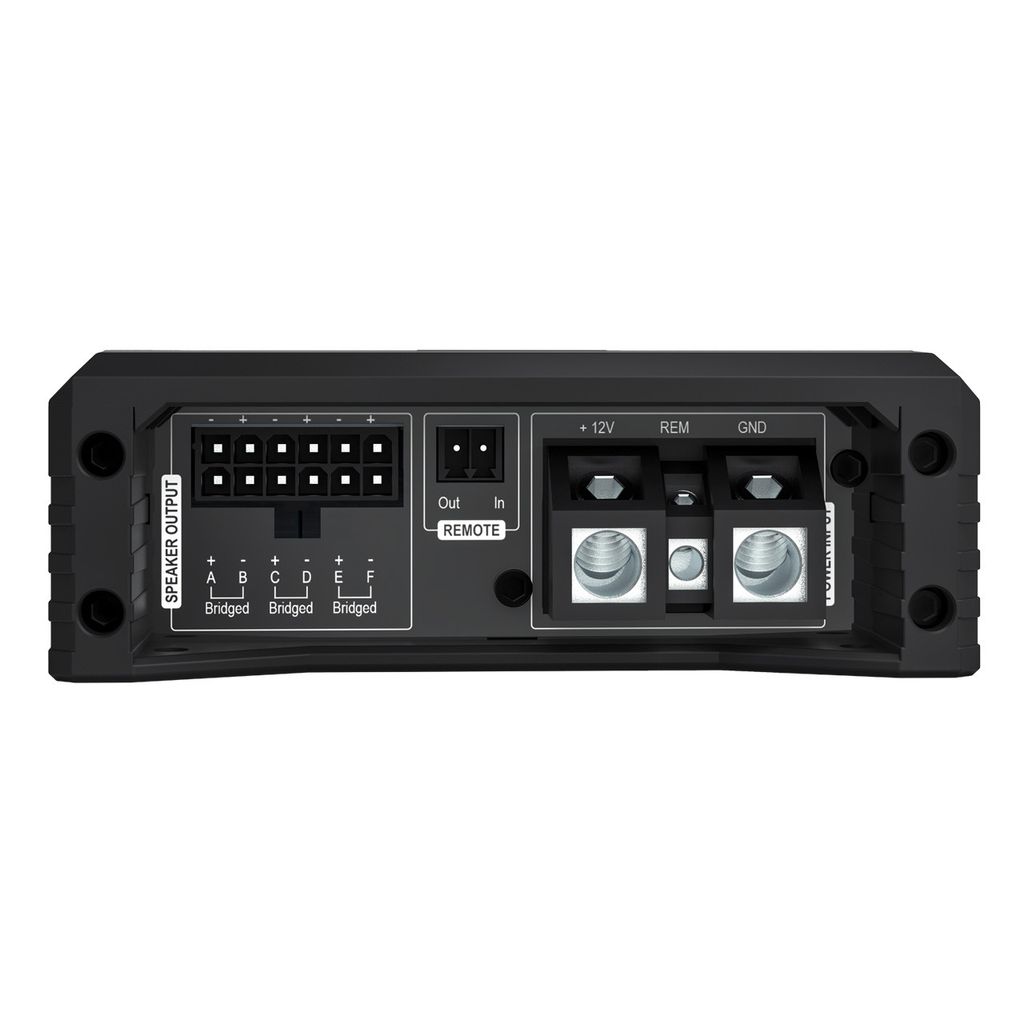

• Utgångar: 6 × högtalarutgång, 2 × RCA (max 8 V)
• Ingångskänslighet RCA: 1–8 V; hög‑nivå: 2–16 V
• Ingångsimpedans RCA: 4,8 kΩ; hög‑nivå: 9–33 Ω (eller 20 kΩ med ADEP.3)

DSP och konvertering

• 64‑bit DSP, 1 × 295 MHz (≈1,2 miljarder MAC/s)
• Samplingsfrekvens 48 kHz
• A/D: BurrBrown 24‑bit, D/A: AKM 24‑bit

Prestanda

• Frekvensomfång: 20 Hz–22 kHz
• S/N (A‑vikt): analog in 99 dB, digital in 102 dB (full effekt)
• THD (1 kHz, 1 W @4 Ω): 0,005 % (THD), 0,02 % (THD+N)
• Dämpningsfaktor: 70

Drift och skydd

• Driftspänning: 10,5–16 V (kortvarigt ner till 6 V)
• Strömförbrukning (max): DC 12 V ⎓ 93 A
• Viloström: 1,100 mA
• Max remote ut: 500 mA
• Temperaturområde: −40 °C – +70 °C
• Säkringar: 3 × 25 A LP‑Mini (APS)

Övrigt

• ADEP.3, Smart Control Port, Auto Remote, 32‑bit CoProcessor
• Mått (H×B×D): 40 × 263 × 114 mm
• *One channel driven (≤10% THD+N @14,4 V)
