Audiotec Fischer AMI Tuning kit

Audiotec Fischer AMI Tuning Kit – Komplett Mätkit för DSP-inställning

Audiotec Fischer AMI Tuning Kit är en komplett mätlösning för professionell signal- och akustikmätning i fordon. Paketet kombinerar det avancerade AMI-mätgränssnittet med noggrant utvalda tillbehör för att ge allt som behövs för exakt analys, justering och optimering av moderna DSP-baserade ljudsystem.

Systemet är utvecklat för sömlös integration med Audiotec Fischers DSP PC-Tool och ger tillgång till avancerade funktioner för mätning, analys och automatisk ljudoptimering.

Exakt signal- och akustikmätning

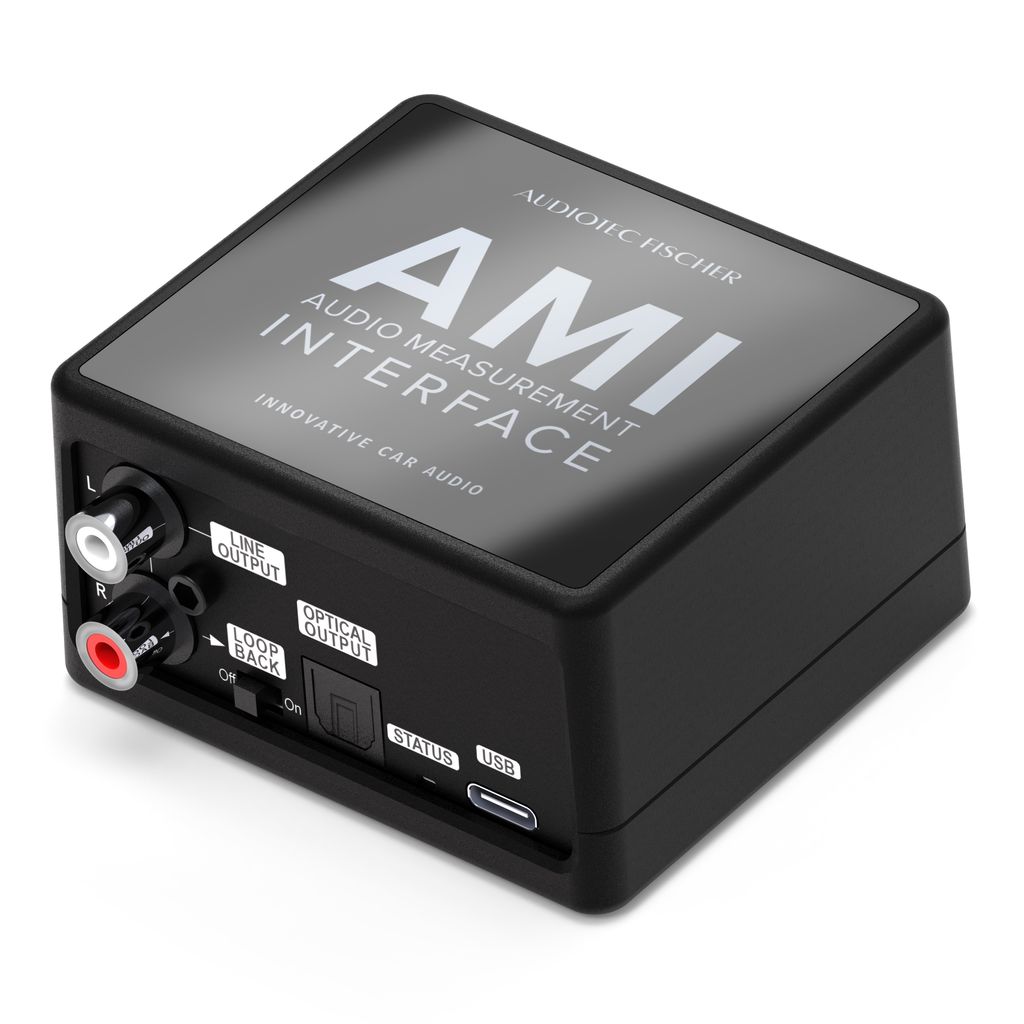

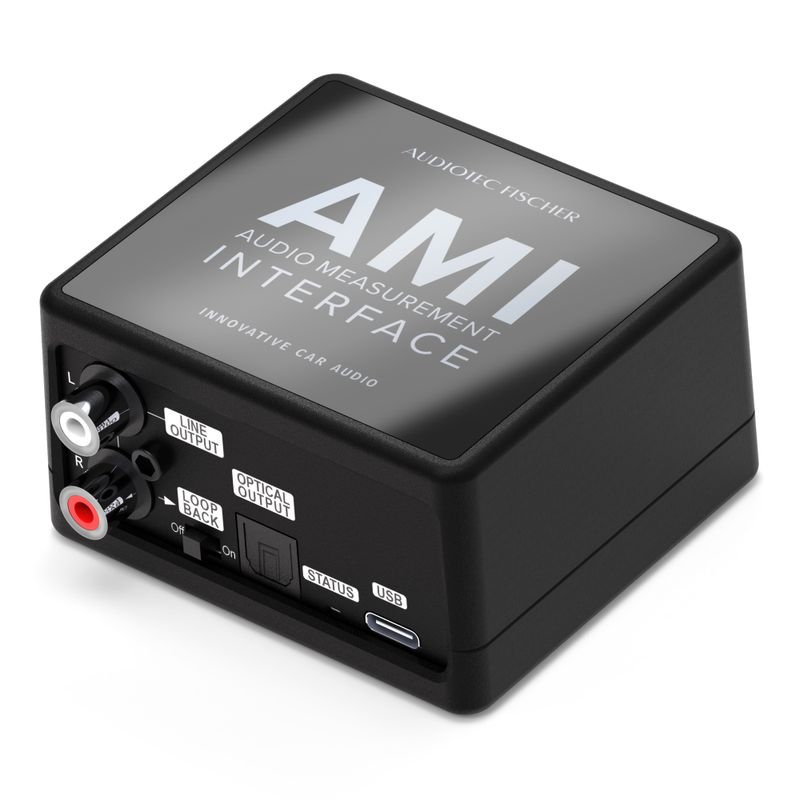

I hjärtat av systemet finns AMI-gränssnittet som fungerar som central mätplattform för både elektriska och akustiska analyser.

Kitet innehåller den välrenommerade Beyerdynamic MM-1, en kalibrerad kondensatormikrofon tillverkad i Tyskland och speciellt anpassad för fordonsmätningar med linjär frekvensrespons vid 90°.

Den dedikerade linjeingången med valbar känslighet (1 V eller 40 V) möjliggör noggrann analys av både låg- och högnivåsignaler.

Full integration med DSP PC-Tool

AMI är utvecklad för att fungera perfekt tillsammans med Audiotec Fischers DSP PC-Tool och ger tillgång till avancerade funktioner som:

• AISA (Advanced Input Signal Analyzer)
• Analys och korrigering av fabriksinställda EQ-kurvor
• Identifiering av tidsfördröjningar och allpassfilter
• Real Time Analyzer (RTA)
• Automatisk frekvenskorrigering med TuneEQ
• ATM (Automatic Time Measurement) för automatisk tidsjustering av högtalare

Resultatet är snabbare installationer och en mer exakt ljudbild med perfekt timing och fokus.

Egenskaper

• Komplett mätkit för signal- och akustikmätning
• Audiotec Fischer AMI-mätgränssnitt
• Beyerdynamic MM-1 mätmikrofon
• Full kompatibilitet med DSP PC-Tool
• Realtidsanalys via RTA
• Stöd för TuneEQ automatisk EQ-optimering
• ATM för automatisk tidskompensering
• AISA för analys av OEM-signaler
• Linjeingång med valbar känslighet (1 V / 40 V)
• RCA-utgångar
• Optisk SPDIF-utgång
• Integrerad loopback-funktion för avancerade mätningar
• USB-driven drift
• Kompakt transportväska ingår

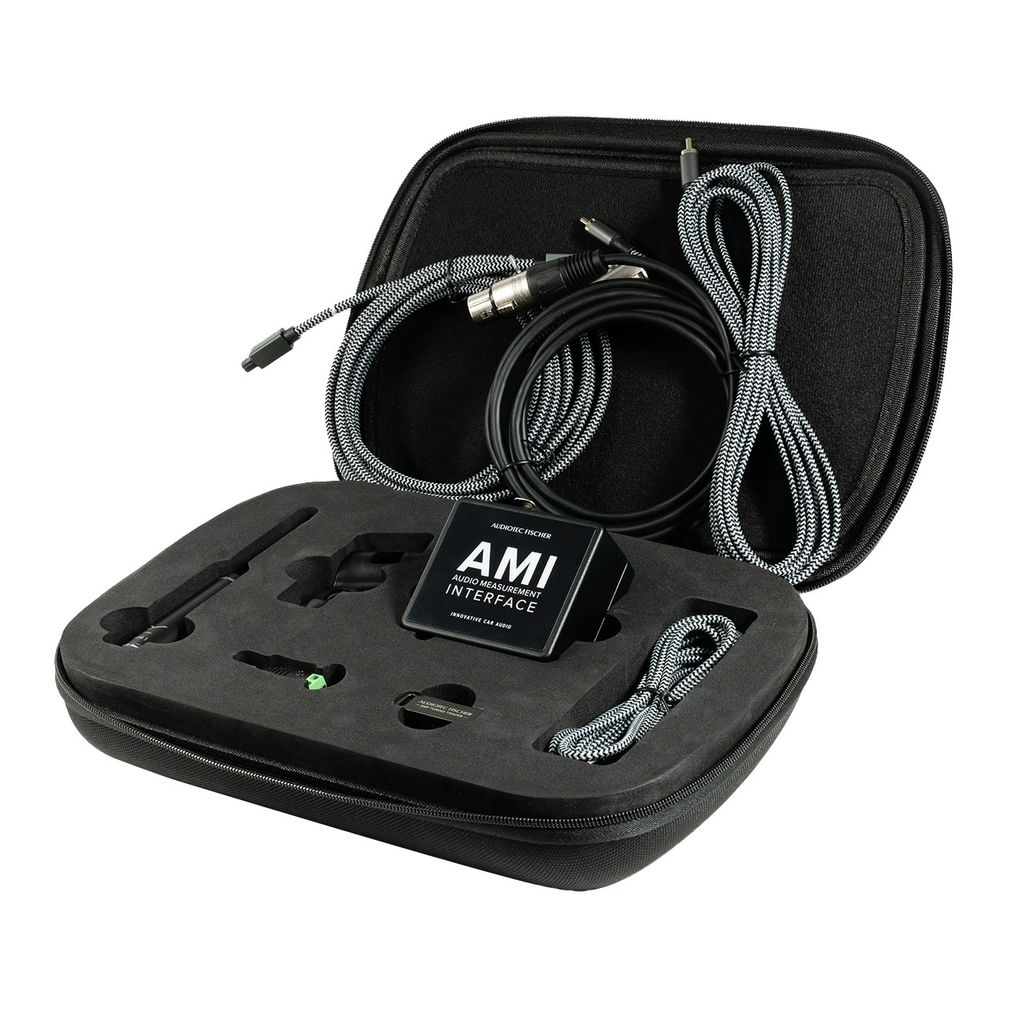

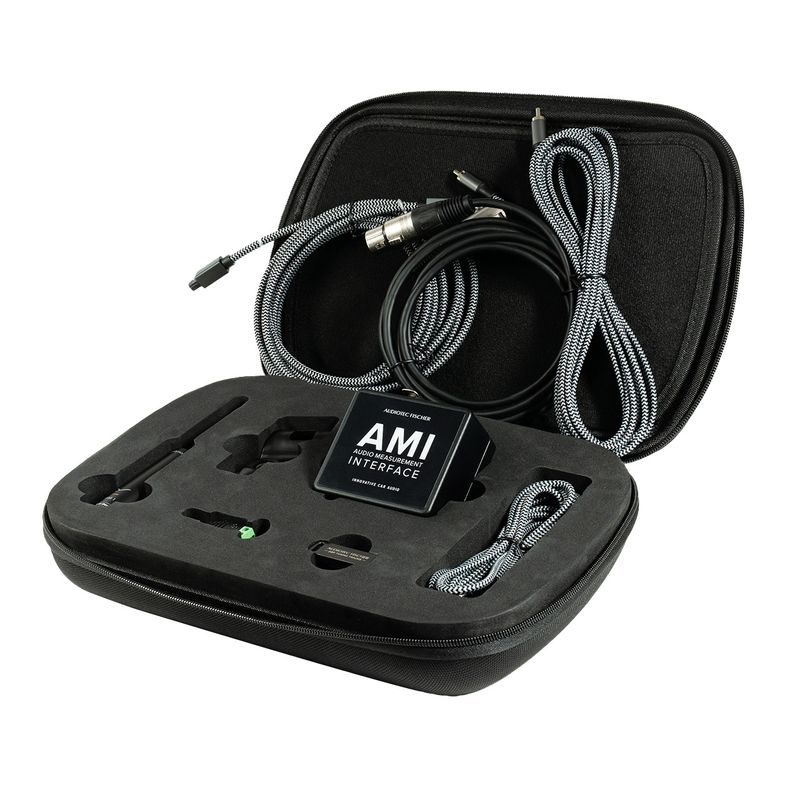

Ingår i förpackningen

• Audiotec Fischer AMI
• Beyerdynamic MM-1 mätmikrofon
• 3 m USB-C-kabel med USB-A-adapter
• RCA-kabel med högnivåadaptrar
• Toslink-kabel
• XLR-mikrofonkabel
• 16 GB USB 3.0-minne med DSP-testsignaler
• Transportväska

Perfekt för

• DSP-inställning och kalibrering
• OEM-integrerade ljudsystem
• Professionella billjudsinstallationer
• Lastbilsljud
• Verkstäder och ljudbyggare som kräver maximal precision

AMI Tuning Kit är den kompletta lösningen för dig som vill mäta, analysera och optimera ljudsystem med professionell noggrannhet och maximal kontroll.

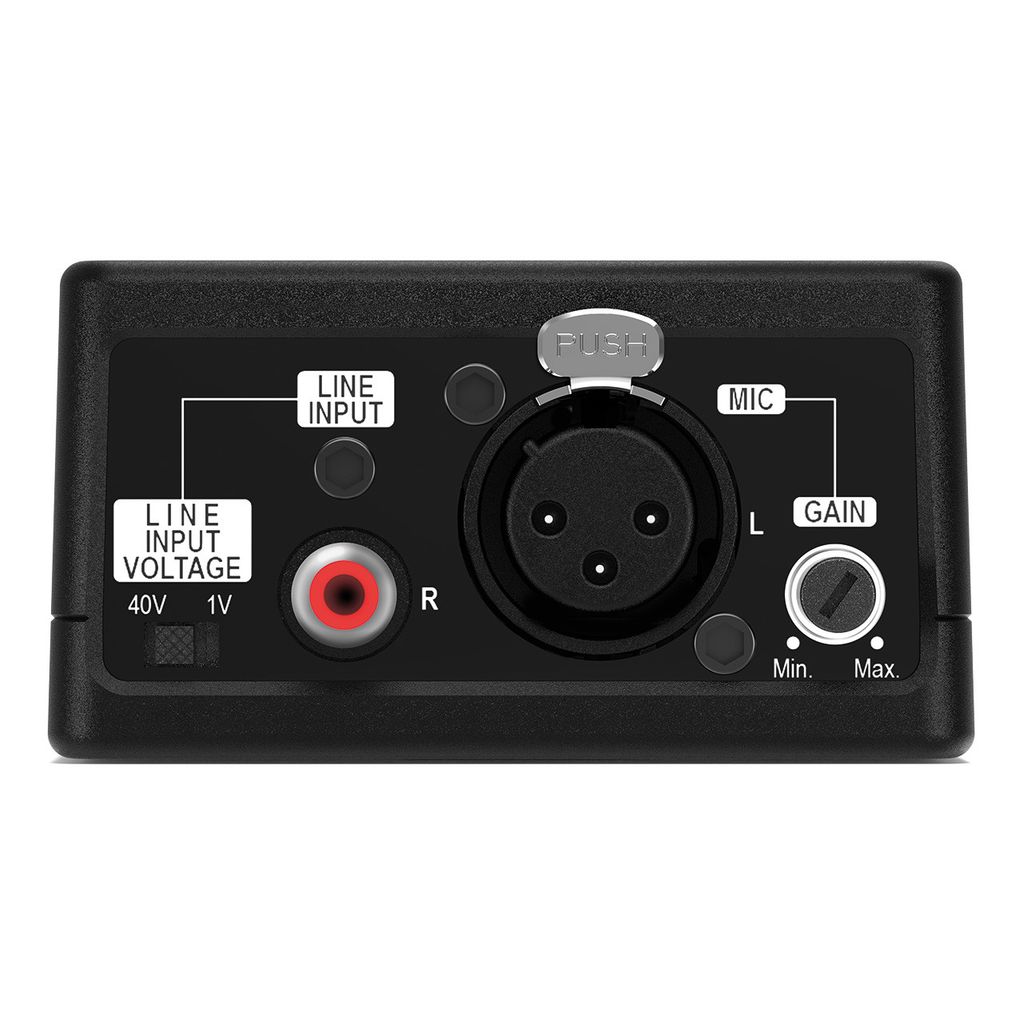

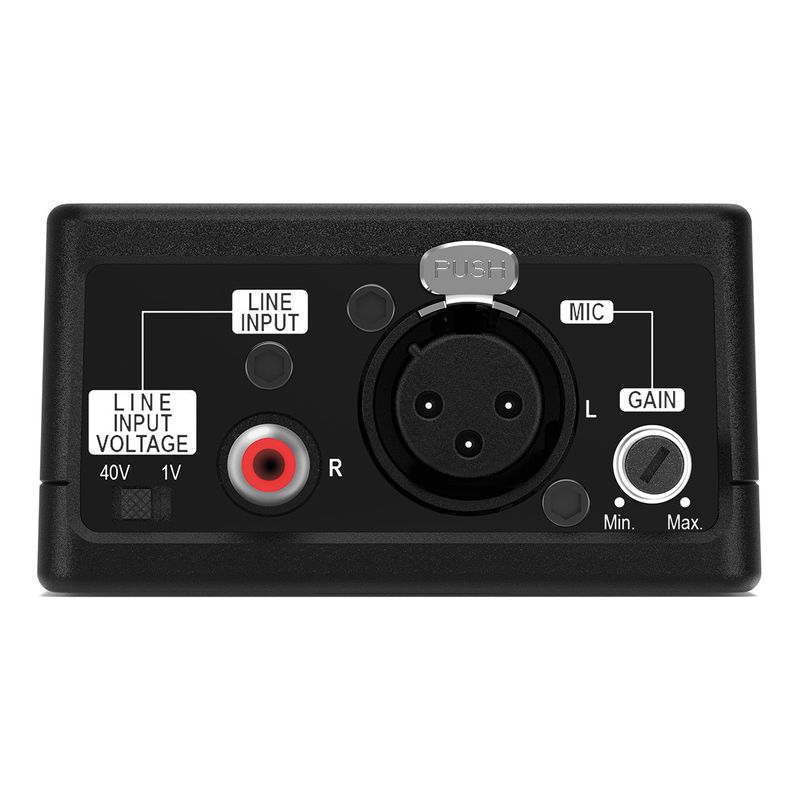

Ingångar

• 1 x Mikrofoningång
• 1 x Linjeingång

Specifikationer – Mikrofoningång

• Frekvensomfång: 12 Hz – 44 kHz (±1 dB)
• Dynamiskt omfång: 95 dB (A-vägt)
• Ingångskänslighet: 5 – 200 mV
• Fantommatning: Ja, 24 V

Specifikationer – Linjeingång

• Frekvensomfång: 8 Hz – 44 kHz (±1 dB)
• Dynamiskt omfång: 101 dB (A-vägt)
• Ingångskänslighet:
  • Max 1 V
  • Max 40 V
• Ingångsimpedans: 10 kΩ

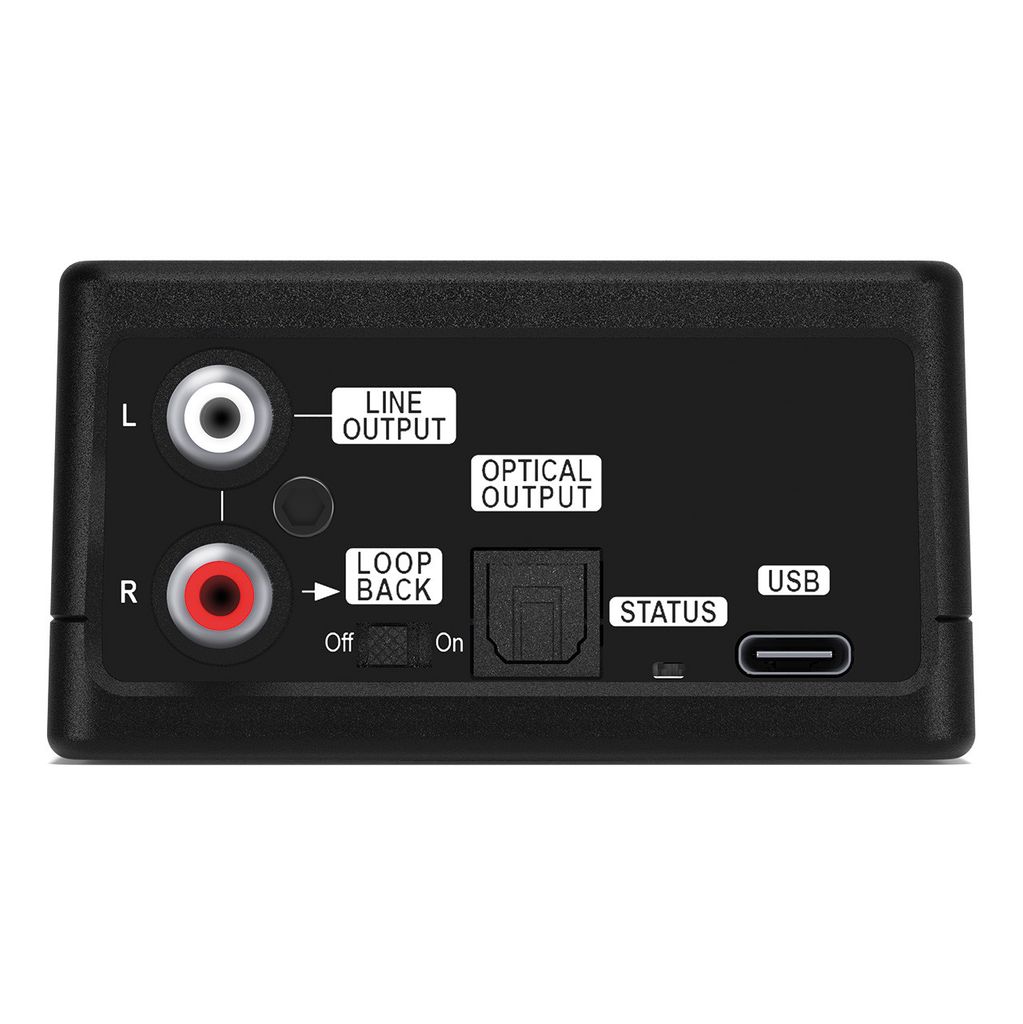

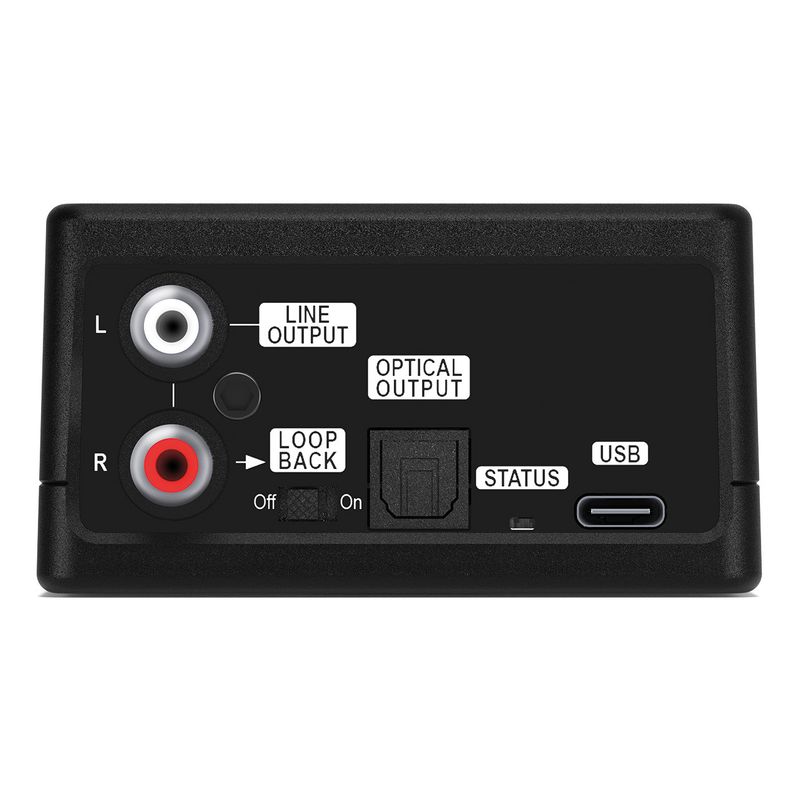

Utgångar

• 2 x Linjeutgång (RCA)
• 1 x Optisk utgång (SPDIF)

Specifikationer – Linjeutgång

• Frekvensomfång: 7 Hz – 44 kHz (±1 dB)
• Dynamiskt omfång: 100 dB (A-vägt)
• Maximal utgångsspänning: 900 mV RMS
• Minsta belastning: 5 kΩ
• Loopback-funktion: Ja

Allmänna Specifikationer

• Samplingsfrekvens: 96 kHz / 32-bit
• Strömförbrukning via USB: Max 250 mA
• Kompatibla operativsystem:
  • Windows
  • macOS
  • iOS
  • Android

Beyerdynamic MM1 Mätmikrofon

Specifikationer

• Mikrofontyp: Kondensatormikrofon (Back-Electret)
• Funktionsprincip: Tryckmottagare
• Frekvensomfång:
  • 20 – 20 000 Hz
  • 50 – 16 000 Hz ±1,5 dB
• Karaktäristik: Rundupptagande (Omnidirectional)
• Känslighet:
  • 15 mV/Pa
  • (-36,5 dBV ±1 dB)
• Nominell impedans: 160 Ω
• Rekommenderad lastimpedans: ≥ 2,2 kΩ
• Maximal ljudtrycksnivå:
  • 122 dB SPL vid 1 kHz
• Signal/brusförhållande:
  • 57 dB
• Egenbrusnivå:
  • Cirka 26 dB(A)
• Matningsspänning:
  • 12 – 48 V fantommatning
• Strömförbrukning:
  • Cirka 1,9 mA
• Utgång:
  • Elektroniskt balanserad

Kompatibilitet

• DSP PC-Tool 6
• DSP PC-Tool 5
• DSP PC-Tool 4

Förpackningen Innehåller

• 1 x AMI (Audio Measurement Interface)
• 1 x Beyerdynamic MM1 mätmikrofon
• 1 x Mikrofonhållare för stativ
• 1 x RCA till högnivåadapter
• 1 x USB 3.0-minne, 16 GB med DSP-testspår
• 1 x 3 m USB-C till USB-C-kabel inklusive USB-A-adapter
• 1 x 3,5 m optisk Toslink-kabel
• 1 x 3,5 m RCA-kabel
• 1 x 2 m XLR-mikrofonkabel

AMI Tuning Kit är den kompletta lösningen för professionell DSP-kalibrering, signalanalys och akustisk mätning med maximal noggrannhet.
